直流无刷电机控制解决方案
发布时间:
2022-09-02 14:25
来源:
一、方案概述
采用工业级中央微处理器,抗干扰能力强,自带断电记忆,集开关/调节功能于一体,电机驱动部分采用专用级IPM驱动模块,集成过压、过流、过温自保护功能,带电子刹车及软启动技术 ,可应用在DZW、QT、精小型等机型执行器。
二、方案优点
1、精度高:采用电子刹车,一次停到位,无振荡,惯量自识别,基本误差±0.5‰
2、闭环控制:自带电机位置反馈功能
3、堵转保护:开关阀过程中,阀门卡住自动报警
4、力矩保护:可选机械力矩、电子力矩保护
5、区间分段调速,可缓开缓关,缓关速开,缓开速关
6、可编辑视窗:中英文切换,电子行程设定,故障自诊断
7、供电电源多样性:DC24V、DC48V、AC220V、AC380V等可选

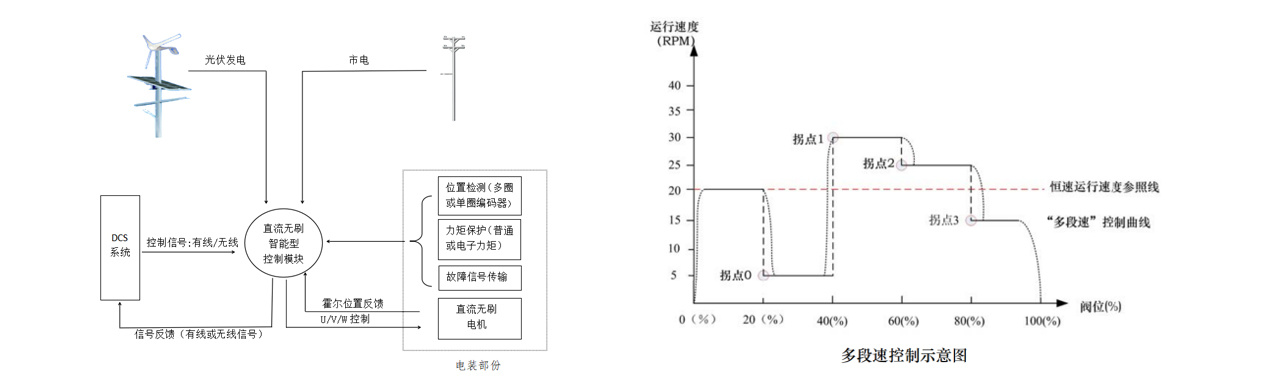

三、方案组成
四、应用方案
DZW旋钮多回转 |
QT旋钮部分回转 |
旋钮Q型部分回转 |
精小型 |
