智慧水务与农田灌溉
2022年11月30日

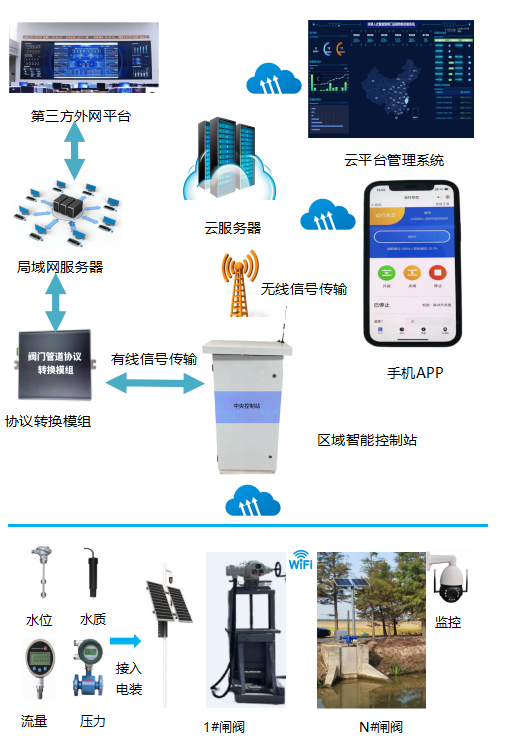

智慧水务控制拓扑图

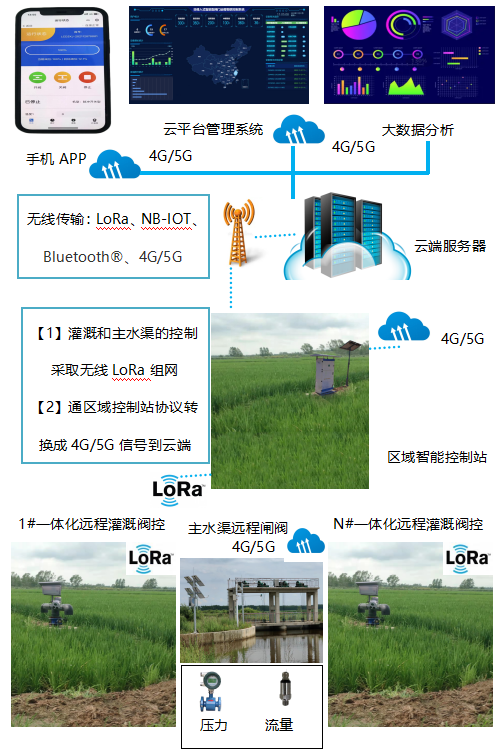

农田灌溉控制拓扑图

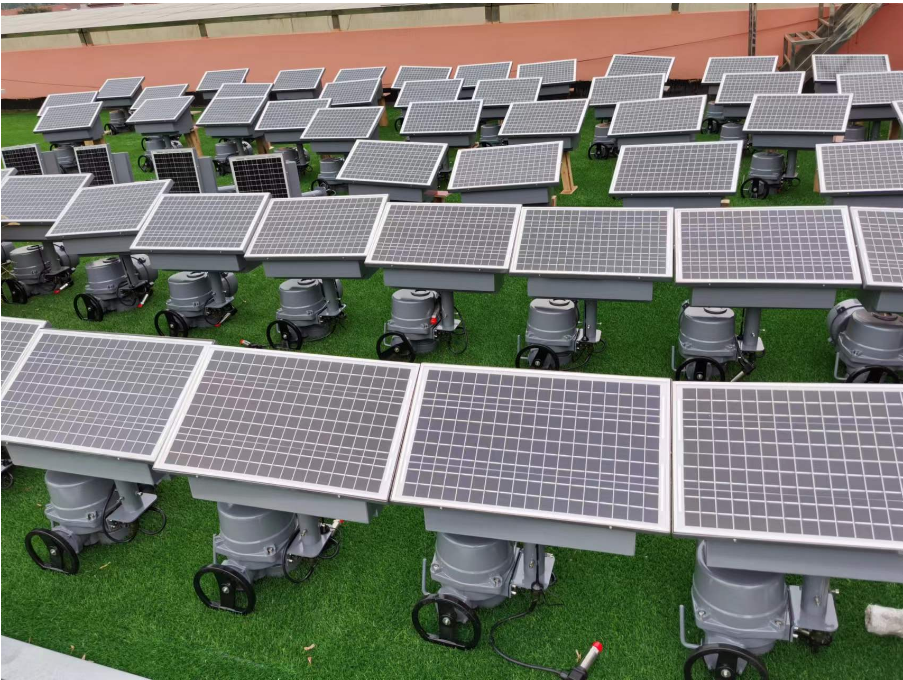

一体化远程灌溉阀控功能
【1】太阳板直接安装在智能电装上，无需另外安装
【2】一体无线智能电装内置LoRa无线通讯功能
【3】一体无线智能电装为DC24 直流无刷电机
【4】智能控制格田口管道的压力，通过传感器信号直接进入到管道上的一体化无线智能电装模块中去，形成管道压力均衡的闭环控制
【5】灌溉阀门的开度可分多段设置，可实现软启动动作功能
【6】具有远程、就地、手机APP、中控DCS、PC端4G多种控制
【7】太阳能供电单元和电池电源管理系统，适时监测电池电压监测
【8】具有管道堵塞保护、电机过热过流保护、阀门限位保护、开度实时测控、电池电压过低报警等功能
【9】LoRa传输距离在空旷地区，有效传输距离不低于1.5KM（可进行深度信号处理，可扩展到5KM)
【10】无需外接市电，全靠太阳能供电，蓄电池储能，阴天下，太阳板和电池大小根据现场需求进行专门设计。

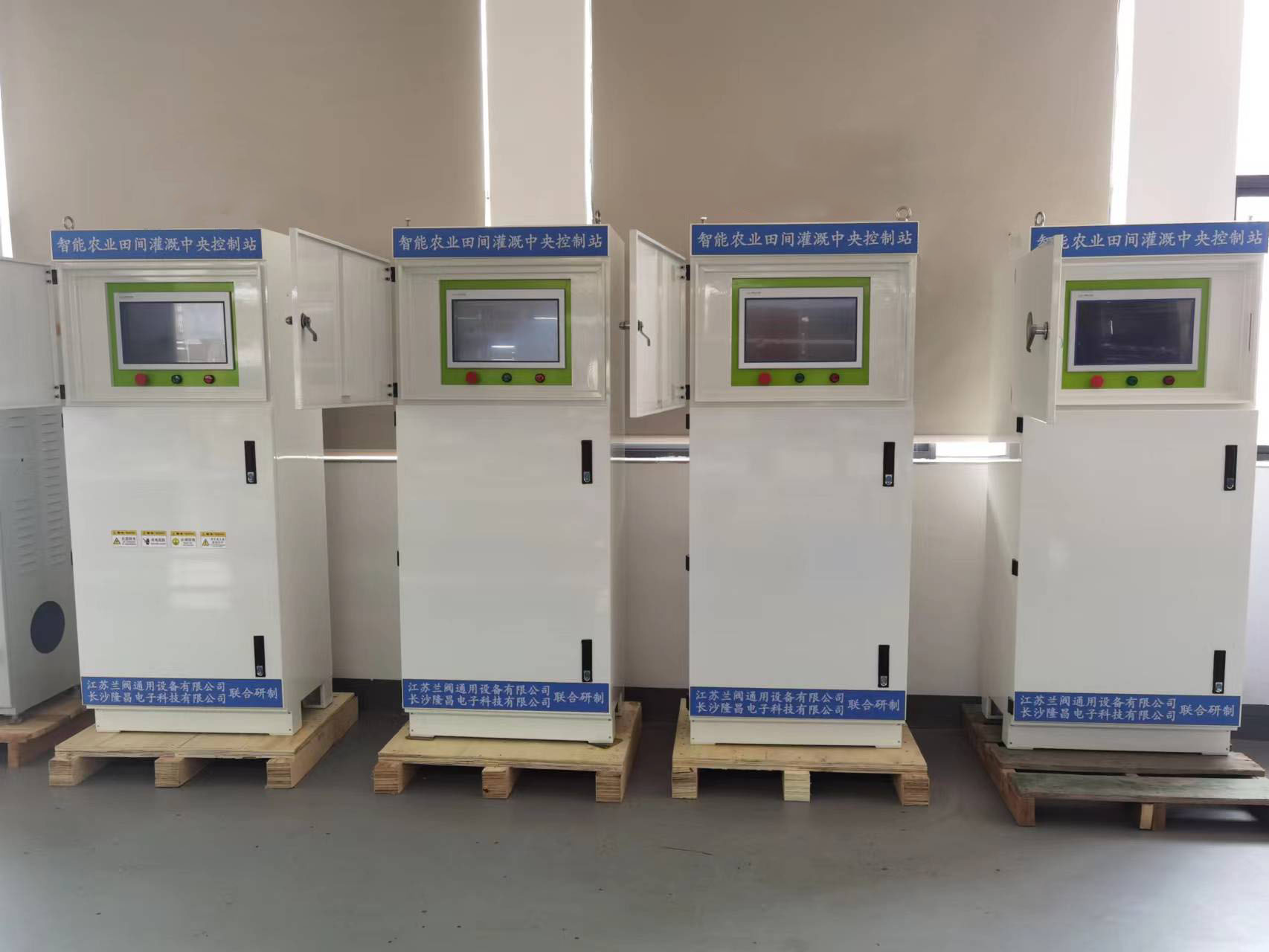

区域一体式智能控制站功能
【1】根据需要可分多区域，每个区域设一套区域一体式智能控制站
【2】区域一体式智能控制站设计有：人机交换触摸显示屏、LoRa主站、4G无线通讯卡、太阳板、蓄电池组、协议转换模块
【4】一台区域一体式智能控制站最多可通过LoRa通讯控制80台一体化无线智能灌溉阀
【5】人机交换触摸屏：对每台灌溉阀进行运行监视、控制运行参数设定，根据项目专门设计
【6】LoRa主站：对区域灌溉阀进行无线组网控制，无需接线
【7】远程物联卡：通过4G无线网络把区域灌溉阀运行情况传输到远程客户手机端、中控室PC端，并可接入第三方运行平台
【8】太阳板和蓄电池：给智能网关内的控制单元提供可靠电源
【9】协议模块：LoRa、RS485、以太网、CAN、蓝牙、4G进行协议转换，及数据链接交换。
农田灌溉方案的优势
【1】无需进行大规模的土建布线工作，全部通过无线（LoRa及4G）远程控制
【2】无需电网电压供电，全部采用太阳能光伏发电或风光互补，通过储电池储能，项目不需要缴纳运营电费。且整个系统的电压为DC24V，全部在人体安全电压范围以内，规避农田漏电、劳作人员高压触电等风险
【3】通过区域一体式智能控制站对1.5KM（最长5KM）范围内云电装进行区域自组网（最多120台，建议80台），再通过区域一体式智能控制站上的远程物联控制信号进行4G/5G远程控制。从而实现了可通过区域一体式智能控制站上的工业人机交换显示屏进行区域控制，也可以通过云平台控制
【4】项目交付时，80台只需一张物联网卡（4G/5G）年费，LoRa自组网无需收取任何费用
【5】节省前期建设成本，缩短施工周期，大大降低后期的运维成本。
成功案例

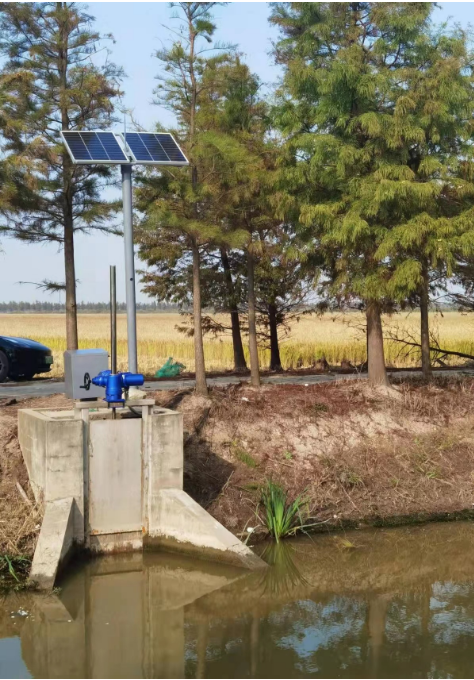

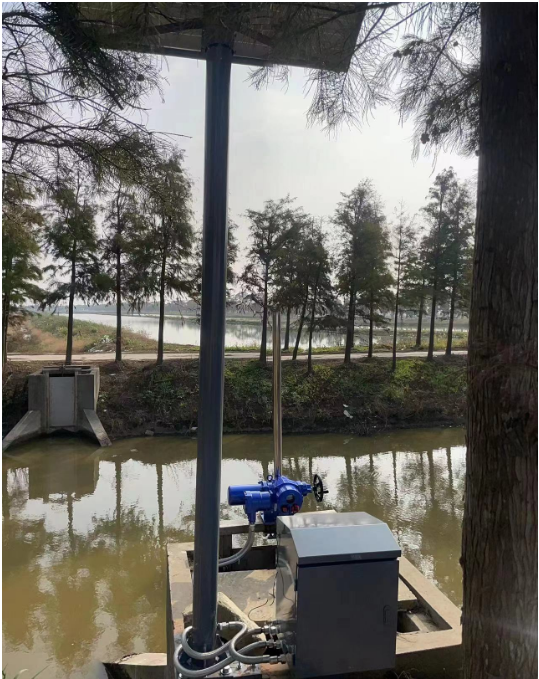

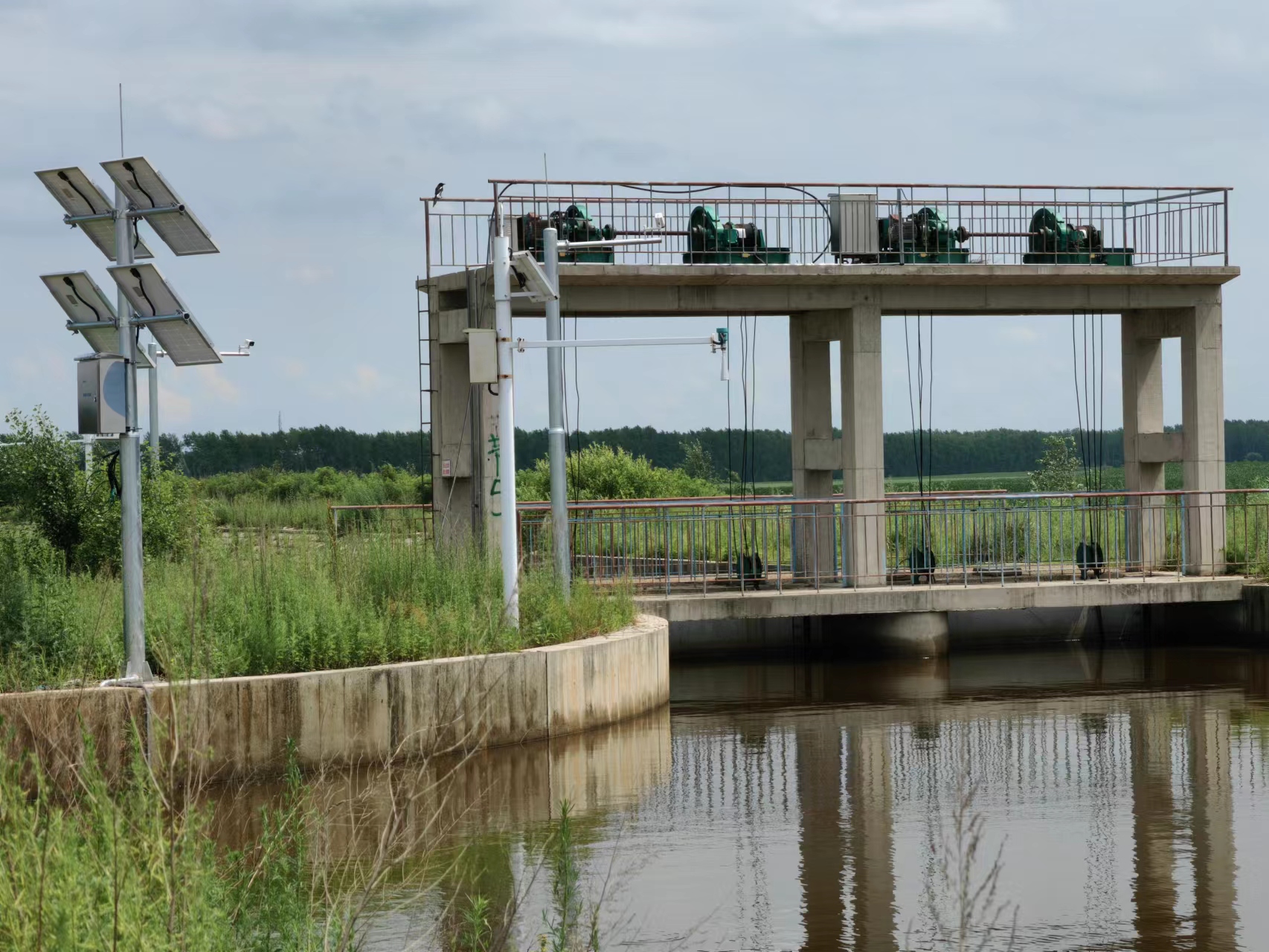

水渠闸阀远控

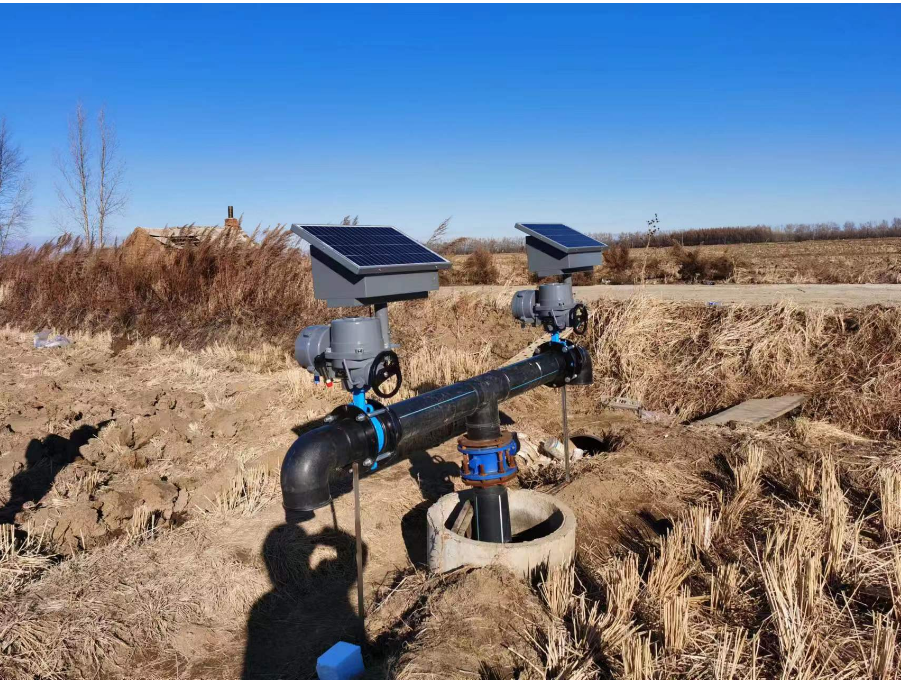

智慧农田灌溉--阀门远控
智慧农田灌溉--格田阀门远控
